Uwe Fischer hat sich die Mühe gemacht und die Maßstäbe zu allen Star Wars Bausätzen ausgerechnet. Diese Liste ist besonders wertvoll für alle, die gerne Star Wars Diorama bauen. Danke an Uwe, dessen digitale Schieblehre sicher immer noch qualmt!



Text: Uwe Fischer



1996 lernt ich in Berlin ein paar Star Wars - Fans kennen, die sich mit dem Zeichnen von Blueprints und der Herausgabe eines Fanzine beschäftigten (u.a. Frank T. Bitterhof mit der "Skywalking"). Beim netten Plaudern kamen wir dann irgendwann auf das Thema: Größe der Raumschiffe im Star Wars - Universum. Nichts leichter als das sagte ich mir, irgendwo in oder auf den Bausätzen von amt/Ertl wird der Maßstab ja schon stehen. Pustekuchen, nichts stand da. Nun gab es ja als Quelle die Bücher von WestEndGames, aber wie sagte Frank T. so schön: "Traue keiner veröffentlichen Zahl, es sei denn du hast sie selbst gefälscht." und wenn die Höhe des TIE Fighter bei WEG mit 11m angegeben wird und ich auf eine Höhe von ~9,60m komme, kann man die Aussage durchaus nachvollziehen. Also machte ich mich bei und versuchte den Maßstab des TIE - Interceptor und des D.V. - TIE Fighters zu errechnen. Von Interesse war das auch für mich, weil ich schon an meinem TIE Fighter Paneel baute (siehe phoxim.de) und eine Kabineneinrichtung für den zukünftigen TIE Fighter mit in der Planung hatte. Der TIE Pilot sollte ja keine Wadenkrämpfe in seinem Raumschiff bekommen. Wo ich dann schon mal dabei war, habe ich mir auch noch die restlichen Bausätze vorgenommen, die ich zu diesem Zeitpunkt hatte. Bei einigen Modellen waren dann aber die Maßketten, die ich da aufgebaut hatte, ein wenig weit hergeholt, wie z.B. die Schulterbreite des B-Wing - Piloten als Referenzmaß. Also wurde die Liste auf Eis gelegt, man wollte sich ja nicht lächerlich machen. Im Verlauf der letzten Jahre ist dann viel Material zu Star Wars veröffentlich worden, man denke nur an die "Behind the Magic" CDROM und die Star Wars Chroniken und mein Bestand an Modellen hatte sich auch fast verdoppelt. Es war also an der Zeit die Liste mal wieder zur Hand zu nehmen und sie zu ergänzen bzw. zu korrigieren. Nun stellt sich noch die Frage, warum ich alle Bausätze durchgerechnet habe. Da wäre Erstens die Sache mit dem Cockpitausbau bei den verschiedenen Modellen, wo ja die Größenverhältnisse gewahrt werden sollten. Dann kann man diverse Dioramen gestalten, wo sich auch wieder die Frage nach dem Maßstab des Zubehör stellt und wenn man die Modelle nur schön in der Glasvitrine  drapieren will, sollte sie auch in den Maßstäben ungefähr zueinander passen. Sonst sieht das nach meiner unmaßgeblichen Meinung so reingestopft aus. Nun bin ich mit der Tabelle fertig und bin auf Eure Meinungen, Korrekturen
und Verrisse gespannt.


Bild Bausatz Baugleich mit: Maßstab Quelle Maßbezeichnung

Quellmaß mm

Modellmaß mm

Bemerkungen

8928 Speeder Bike   1:11 Art of ROTJ Seite 78 Rumpflänge 1.974,7 181,0
8263 Encounter with Yoda on Dagobah   1:14 Blueprint 1 Durchmesser R2D2 459,7 33,0
8171 Rancor   1:15 SW Chroniken Seite 245, Größe Luke Skywalker 175cm errechnete Höhe des Rancor 4.550,0 305,0
8914 Snow Speeder   1:22 Art of TESB Seite 49 Spannweite 3.810,0 177,0
8585 Electronic X-Wing Fighter   1:35 Blueprint 1 Durchmesser R2D2 459,7 13,3
8918 X-Wing Fighter 8788 X-Wing Flight Display 1:43 Blueprint 1 Durchmesser R2D2 459,7 10,8
8916 Darth Vader`s Tie Fighter 8275 Tie-Fighter Flight Display 1:45 X Frontscheibenrahmen- aussendurchmesser 1.852,0 40,9
8734 AT-ST   1:54 Art of ROTJ Seite 118 Höhe der Frontplatte 2.286,0 42,2
8917 Millennium Falcon 8789 Cut-Away Millennium Falcon 1:58 Behind the Magic (PC-CDROM) Länge 26.700,0 460,0
8377 Virago # 1:60 Größenverhältnis zu TIE-Fighter in PC-Game "Shadows of the Empire" Level: Ord Mantell Junkyard. Bild. Frontscheibenrahmenhöhe 3.550,4 58,8 Verhältnis Höhe TIE-Paneel zu Frontscheiben- rahmenhöhe Virago
8933 A-Wing   1:61 Behind the Magic (PC-CDROM) Länge 9.600,0 157,0
8932 X-Wing Snap 8769 X-Wing "gold" 1:63 Blueprint 1 Durchmesse R2D2 459,7 7,25
8931 TIE- Interceptor 8780 TIE- Interceptor "gold" 1:63 X Frontscheibenrahmen- außendurchmesser 1.852,0 29,2
8262 Thronsaal von Jabba   1:63 Behind the Magic (PC-CDROM) Größe Chewbacca 2.290,0 36,1
8438 Imperial TIE Fighters   1:64 X Frontscheibenrahmen- außendurchmesser 1.852,0 28,8
8205 Cantina Action Scene   1:72 Behind the Magic (PC-CDROM) Größe Chewbacca 2.290,0 31,8
8919 AT-AT   1:76 Behind the Magic (PC-CDROM) Höhe 15.500,0 203,2 Snow Speeder erheblich zu klein ca. 1:118
8768 Slave I   1:85 Behind the Magic (PC-CDROM) Höhe 21.500,0 252,0
8733 Shuttle Tyderium   1:89 Art of the ROTJ Seite 68 Rumpfbreite 12.039,6 136,0
8912 B-Wing Fighter 8780 B-Wing "gold" 1:94 Behind the Magic
(PC-CDROM)
Spannweite 16.900,0 180,0
8934 Y-Wing Fighter   1:95 Art of ROTJ Seite 111 Rumpfkpfbreite 3.117,0 32,9
8735 Rebel Base   1:150 stehende Figuren (alternativ Snow Speeder) Länge 1,800,0 12,0 Schiffe erheblich zu klein
X-Wing ca. 1:277,
Falcon ca. 1:184,
Frachter ca. 1:473
8743 Battle of Hoth Action Scene   1:156 Behind the Magic (PC-CDROM) Gesamthöhe AT-AT 15.500,0 99,5 X-Wing erheblich zu klein ca. 1:277
8915 Star Destroyer 8782 Fiber Optic Star Destroyer 1:4.222 Behind the Magic (PC-CDROM) Länge 1.600.000,0 379,0
8193 Death Star   1:524.934 SW Chroniken Text Seite 102 Durchmesser 120.000.000,0 228,6
X = Frontscheibenrahmenaußendurchmesser beim ILM Modell 77,17mm x 1/24 = 1852,0mm
# = Bild: Virago scale.jpg

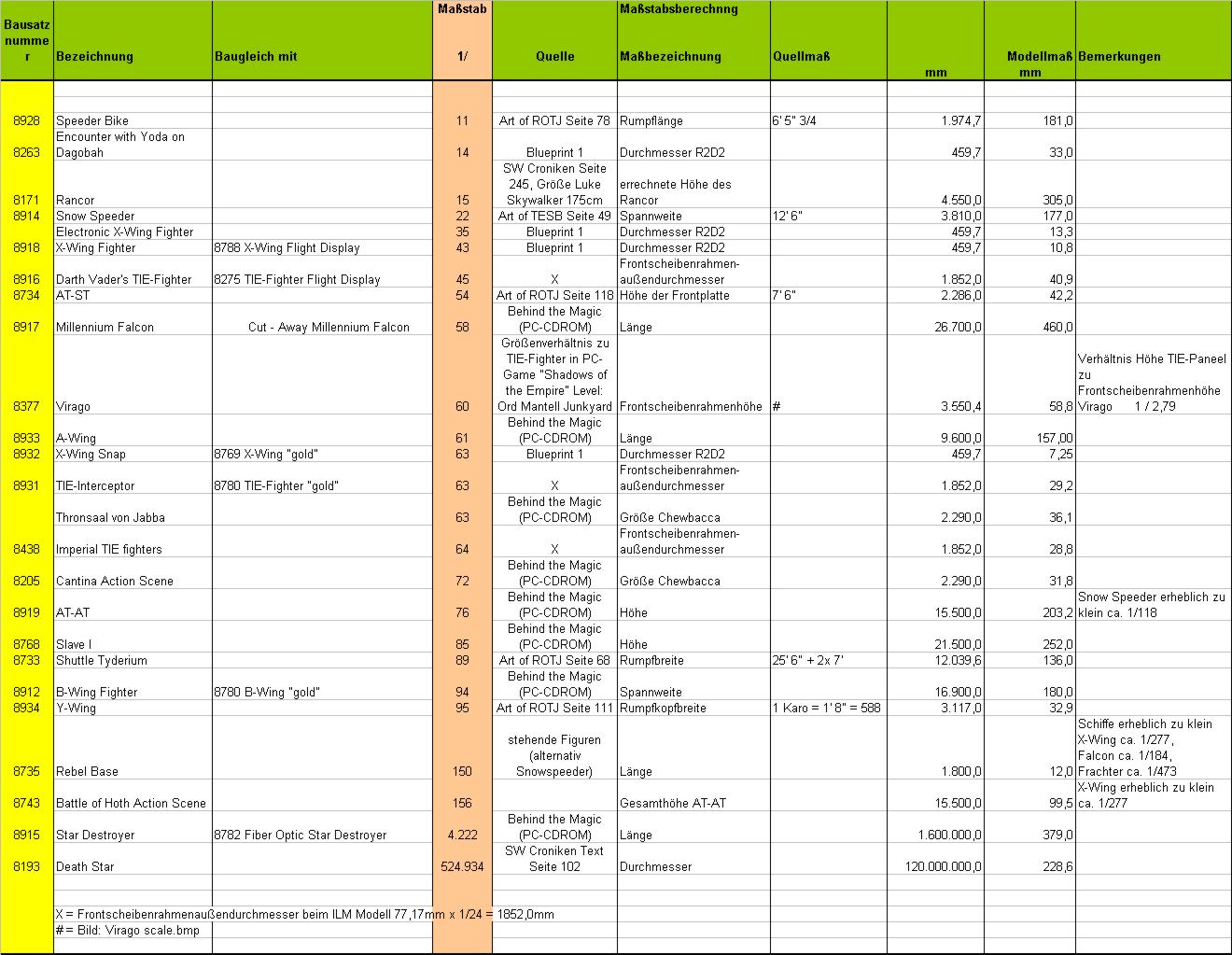

Hier nochmal das Ganze als JPG !
